Assemblage profilé aluminium : boulonnage, rivetage, collage ou soudure ?

Quelles sont les méthodes d'assemblage des profilés aluminium ?

On distingue deux grandes approches : les assemblages mécaniques, qui gardent les pièces distinctes, et les assemblages permanents, qui les lient définitivement.

• Le boulonnage et le vissage : les profilés sont reliés par des vis, des boulons ou des équerres. L'assemblage reste démontable.
• Le rivetage : un rivet déformé à froid serre les pièces entre elles. Rapide, il résiste bien aux vibrations.
• Le collage : une colle structurale répartit les efforts sur toute la surface de contact, sans perçage ni chauffe.
• La soudure : les profilés sont fusionnés (TIG, MIG) ou malaxés à l'état solide (FSW) pour former une seule pièce.

Les profilés rainurés assemblés par connecteurs, très utilisés pour les bâtis et les postes de travail, relèvent de la première famille : c'est une forme de vissage standardisé.

Quel assemblage choisir ? Le comparatif

Le tableau ci-dessous résume les points forts et les limites de chaque méthode pour une structure en profilés aluminium.

Le boulonnage et le vissage : la solution démontable

Le boulonnage est la méthode la plus souple. Il permet de démonter la structure pour la maintenance, de la faire évoluer ou de la transporter en pièces détachées. Il ne chauffe pas le métal et ne modifie donc pas ses caractéristiques.

Sa principale exigence porte sur la préparation : chaque fixation demande un perçage ou un taraudage précis. L'aluminium étant un métal tendre, un taraudage directement dans le profilé supporte mal les démontages répétés. Pour les fixations sollicitées, on utilise des inserts filetés ou des écrous à sertir. Il faut aussi choisir une visserie compatible, en inox ou en aluminium, pour éviter la corrosion entre deux métaux différents.

Le rivetage : rapide et résistant aux vibrations

Le rivetage assemble les pièces en quelques secondes, sans chauffe, et tient très bien dans un environnement soumis aux vibrations : véhicules, équipements ferroviaires, machines. Les rivets aveugles permettent de travailler d'un seul côté de la pièce, ce qui est pratique sur les profilés creux.

En contrepartie, l'assemblage n'est pas démontable sans perçage du rivet, et les têtes restent visibles. Le rivetage convient particulièrement à la fixation de tôles ou de panneaux sur un cadre en profilés.

Le collage : un assemblage invisible et sans chauffe

Le collage structural répartit les efforts sur toute la surface collée au lieu de les concentrer en quelques points. Il ne déforme pas les profilés, laisse une finition parfaitement lisse et permet d'assembler l'aluminium avec d'autres matériaux, comme le verre, le composite ou l'acier.

Sa réussite dépend de la préparation des surfaces et des conditions de polymérisation. Il est moins adapté aux structures très chargées ou exposées à de fortes températures. Pour le détail des colles et des autres techniques sans soudure, consultez notre page sur les procédés d'assemblage de l'aluminium.

La soudure : la solution la plus résistante

Souder des profilés aluminium crée une pièce monobloc, étanche, sans élément rapporté. C'est la solution de référence pour les châssis, les structures porteuses et les pièces qui doivent rester étanches. Plusieurs procédés coexistent :

• Le TIG : précis et soigné, il est adapté aux pièces techniques et aux cordons visibles.
• Le MIG : plus rapide, il convient aux séries et aux pièces de plus forte épaisseur.
• La soudure robotisée : elle garantit des cordons identiques d'une pièce à l'autre sur les séries répétitives.
• Le FSW (soudage par friction malaxage) : il assemble l'aluminium sans le faire fondre, sans métal d'apport et avec très peu de déformation. Idéal pour les joints longs.

La soudure de l'aluminium demande un vrai savoir-faire : le métal conduit très vite la chaleur, se déforme facilement et se couvre d'une couche d'oxyde qu'il faut maîtriser. Le choix d'un atelier spécialisé et certifié fait toute la différence sur la qualité finale.

Et les profilés rainurés avec connecteurs ?

Les profilés rainurés se montent avec des équerres, des écrous et des connecteurs standard, souvent sans aucun usinage. Cette solution est très pratique pour un bâti, une protection de machine ou un poste de travail, surtout en pièce unique.

Elle trouve ses limites dès que la structure doit être légère, compacte, étanche, ou produite en série à un coût maîtrisé. Un profilé sur mesure, usiné puis soudé ou riveté, devient alors plus économique et plus performant qu'un assemblage de composants catalogue.

Comment choisir la bonne méthode pour votre projet ?

Pour orienter le choix, posez-vous ces six questions :

1. Quels efforts la structure doit-elle supporter : charge statique, vibrations, chocs ?
2. Doit-elle être démontée pour la maintenance, le transport ou une évolution future ?
3. Doit-elle être étanche à l'eau, à l'air ou à la poussière ?
4. Les assemblages seront-ils visibles sur le produit fini ?
5. Faut-il assembler l'aluminium avec un autre matériau ?
6. Quelles sont les quantités : prototype, petite série ou production régulière ?

Dans beaucoup de projets, la meilleure réponse combine plusieurs méthodes : un châssis soudé pour la rigidité, des panneaux rivetés ou collés pour l'habillage, et quelques fixations boulonnées pour les éléments à démonter.

Pourquoi penser l'assemblage dès la conception ?

La méthode d'assemblage influence directement l'usinage des profilés : perçages et taraudages pour le boulonnage, préparation des bords pour la soudure, surfaces de contact pour le collage. Définir l'assemblage dès les plans évite des reprises coûteuses et garantit que les pièces s'emboîtent du premier coup.

Confier l'usinage et l'assemblage au même partenaire présente un autre avantage : les tolérances sont pensées pour l'ensemble, et non pièce par pièce. Vous recevez une structure contrôlée, prête à intégrer, au lieu de gérer plusieurs fournisseurs et leurs interfaces.

Comment SA2M assemble vos structures en profilés aluminium ?

SA2M réunit sur un même site l'usinage, la soudure et le montage de vos profilés aluminium. Nous choisissons avec vous la méthode d'assemblage la plus adaptée à votre pièce, puis nous la réalisons :

• usinage des profilés sur centres CNC 3, 4 et 5 axes, jusqu'à 12 m de long ;
• soudure TIG et MIG par des soudeurs spécialisés aluminium ;
• cellule de soudure robotisée pour la répétabilité en série ;
• soudage FSW par friction malaxage ;
• montage de sous-ensembles livrés prêts à intégrer sur votre ligne ;
• stockage et livraison à la demande ;
• certifications ISO 9001 et EN 15085-2 (soudage ferroviaire).

Un exemple concret : les rails de guidage VOLTIRIS

VOLTIRIS est une start-up suisse qui équipe les serres en verre de modules solaires à couleur optimisée, compatibles avec la culture. Elle permet aux serristes de produire leur propre électricité renouvelable et de mieux maîtriser leurs coûts énergétiques.

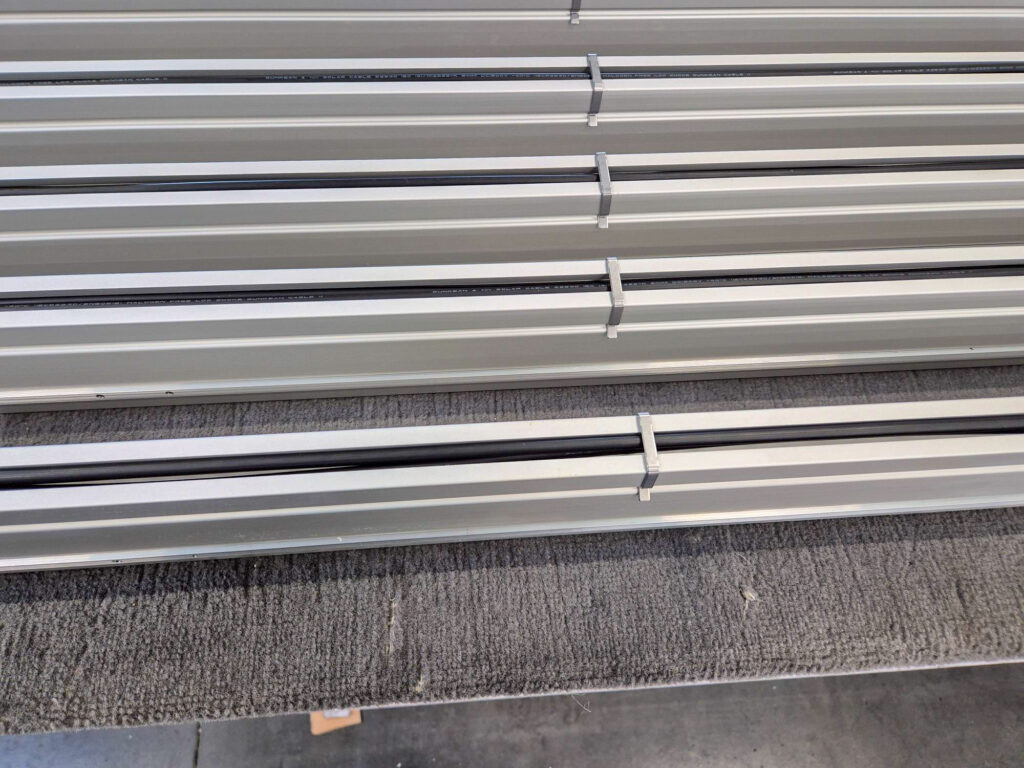

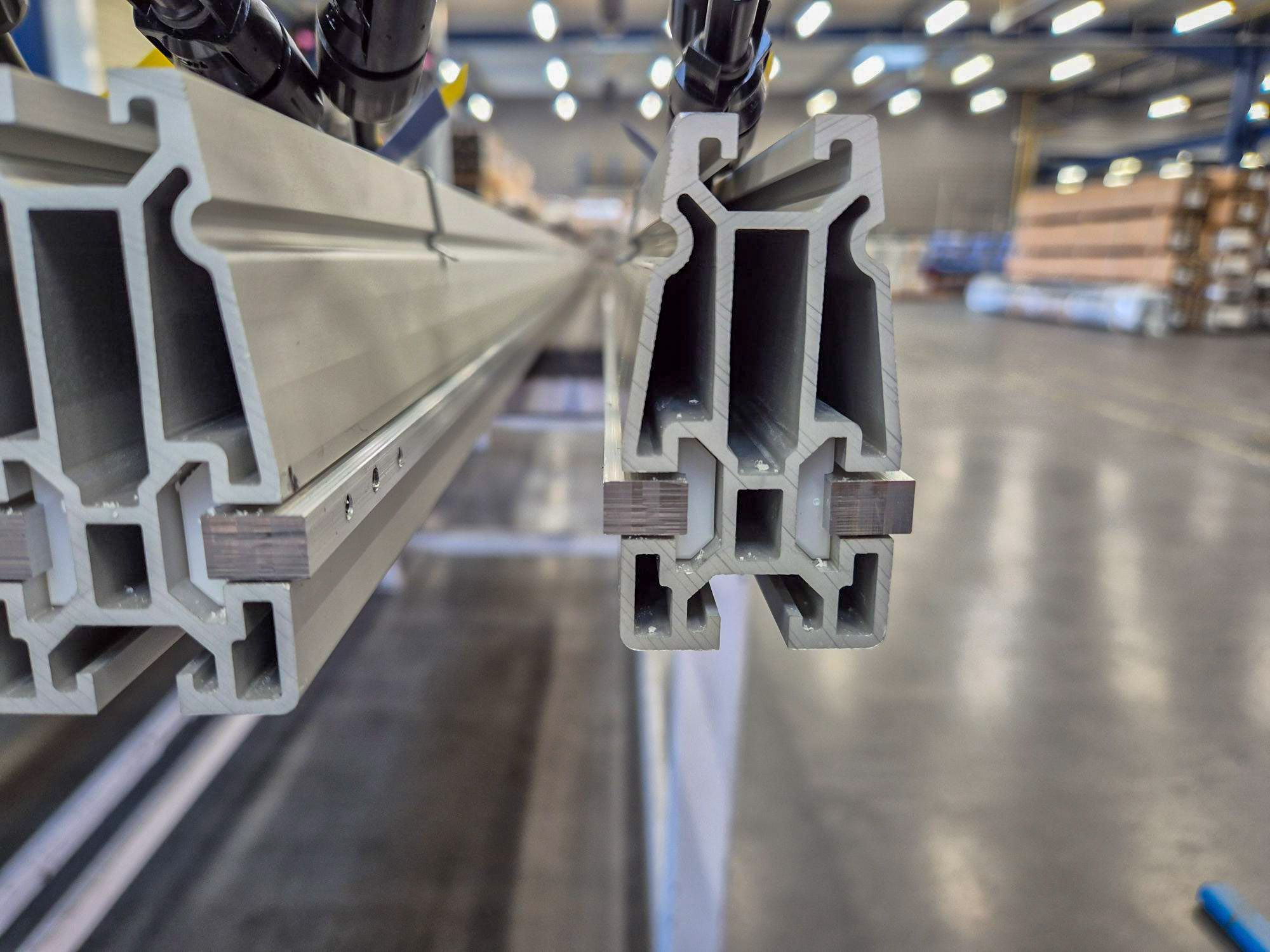

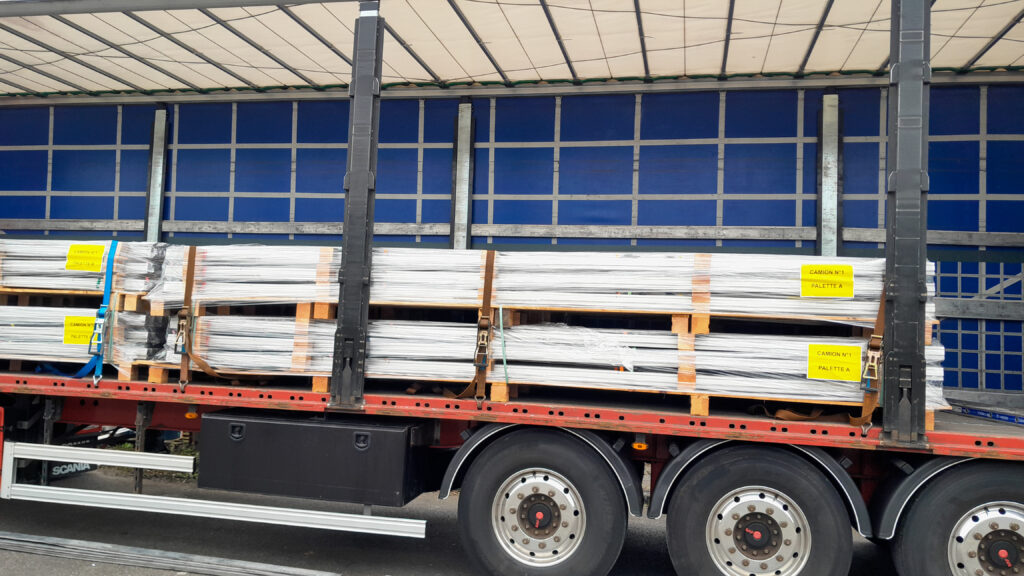

SA2M usine et assemble les rails de guidage en profilés aluminium qui orientent ces panneaux solaires. Les rails sont usinés, assemblés et équipés en atelier, puis livrés sur palettes repérées, prêts à poser sur le chantier. Ils équipent la plus grande installation solaire en serre au monde, près de Zurich : 2 000 modules solaires sur un hectare.

Découvrez notre savoir-faire en mécano-soudure aluminium et notre technologie de soudage FSW. Si votre projet commence par l'usinage, lisez aussi notre article « Usinage aluminium 3, 4 ou 5 axes : quelle machine pour quelle pièce ? ».
